Modifier un chargeur de gopro

Aujourd’hui une petite astuce pour charger ses batteries de gopro avec un chargeur de qualité et pas un chargeur chinois tout pourri qui ne cycle pas bien les charges ou bien fourni un courant peu stable et/ou trop élevé.
La solution est toute simple si vous avec un bon chargeur de batterie comme un Imax B6 par exemple.

Il vous faudra un chargeur cheap pour batteries gopro, d’une valeur d’environ 10$.

hostingpics.net

Et de quoi le bidouiller :

Indispensable :
– fer à souder
– étain
– fils électriques
– connecteur de votre choix
– ciseaux/pince ou autre outil coupant
– tournevis cruci petit

Pour faire les choses bien :
– une perceuse/visseuse/dremel
– un forêt du diamètre de vos câbles
– gaine thermo
– chatterton
– plastique fondu

Pourvu que vous soyez débrouillard ou amateur de système D, vous en aurez pour moins d’1€ de matériel.

Votre chargeur cheap a le bon goût de se séparer en deux parties :
hostingpics.net

Retournez la partie où se met la batterie, dévissez et enlevez la plaque :
hostingpics.net

hostingpics.net

L’idée est simple, rajouter une prise sur cette partie du chargeur. Il suffira donc de rajouter un câblage en parallèle.
Percez 2 trous ou évidez une partie du plastique pour y faire passer vos câbles :
hostingpics.net

Faites passer vos câbles, soudez les :
hostingpics.net

Pour parfaire un peu, un petit morceau de plastique fondu permettra de bloquer un peu les câbles (non indispensable mais ça évitera de tirer sur les soudures.):
hostingpics.net

Un coup de chatterton sur les contacts prévus pour relier les 2 parties du chargeur, ça permettra d’éviter les court-circuits !
hostingpics.net

Un petit peu de gaine thermo, soudez votre contacteur et c’est fini !
hostingpics.net

hostingpics.net

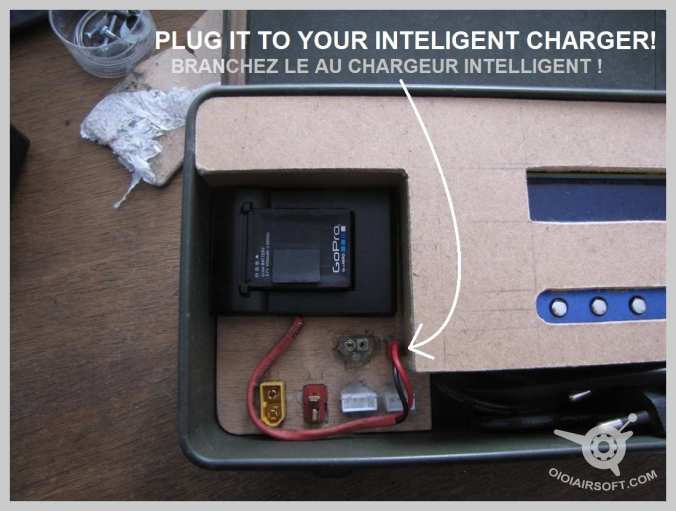

Branchez le tout à votre chargeur intelligent et vous n’avez plus qu’à mettre votre batterie dedans !
hostingpics.net

hostingpics.net

Vous pouvez désormais charger votre batterie de gopro à la vitesse que vous souhaitez et avec un courant stable, ce qui est un réel gain de durabilité de vos batteries.

Hope you enjoyed it !
Oioi.
