Présentation d’un chargeur mid cap de marque CYMA pour M14.
Chargeur bon marché puisque trouvable à 9€ en France.

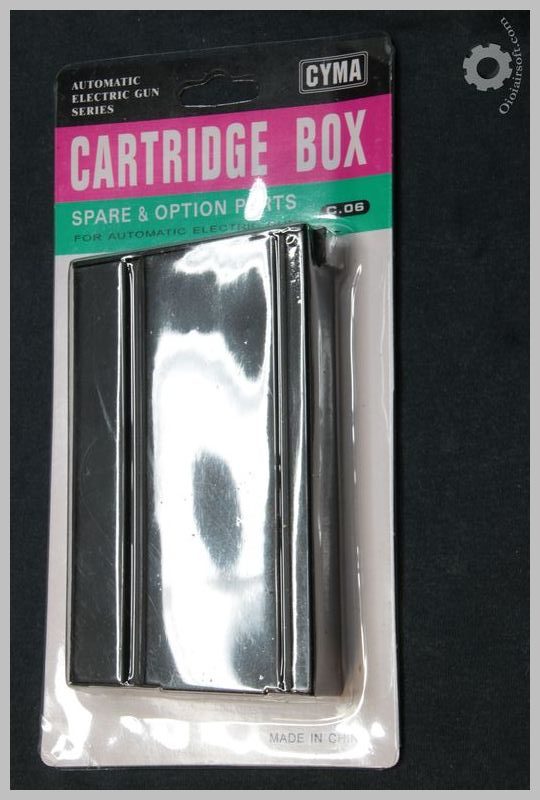

Référence : C.06
Décrit comme en acier et pouvant contenir 180 billes.
Pourquoi en parler ? Parce que ce genre de chargeur peut servir à bien des customs au vu de sa grande capacité.
Alors qu’en est-il plus précisément ?

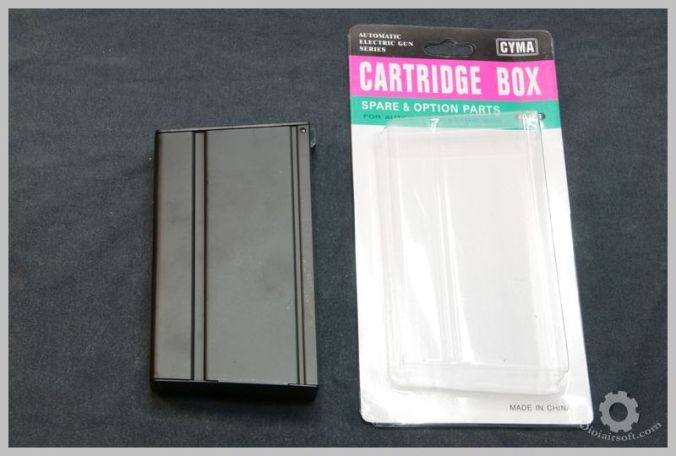

Petit coup d’œil de l’extérieur :
De l’acier pour la coque, la partie supérieure est en plastique et l’inférieure est une plaque en acier maintenue par les 3 lèvres de la coque principale et une vis qui va dans la partie interne en plastique.

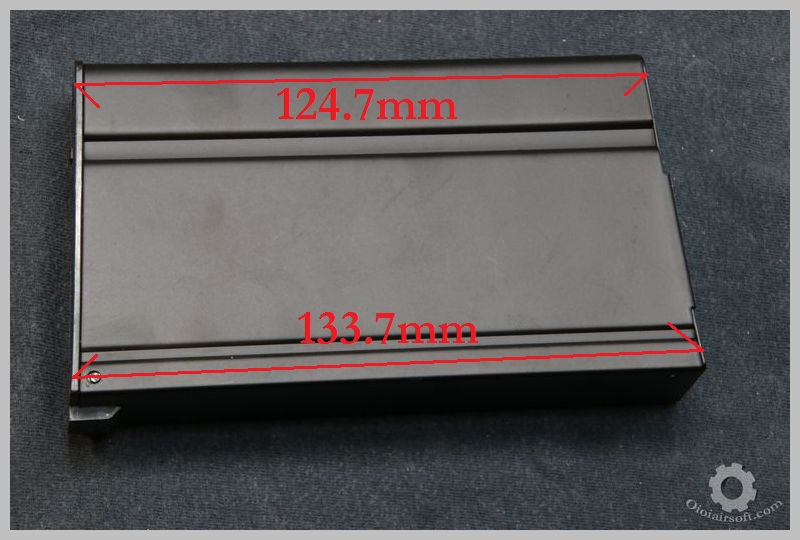

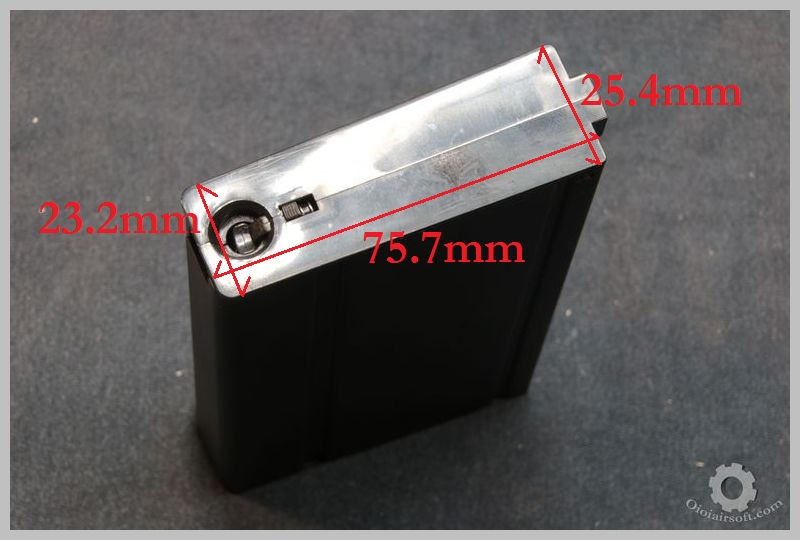

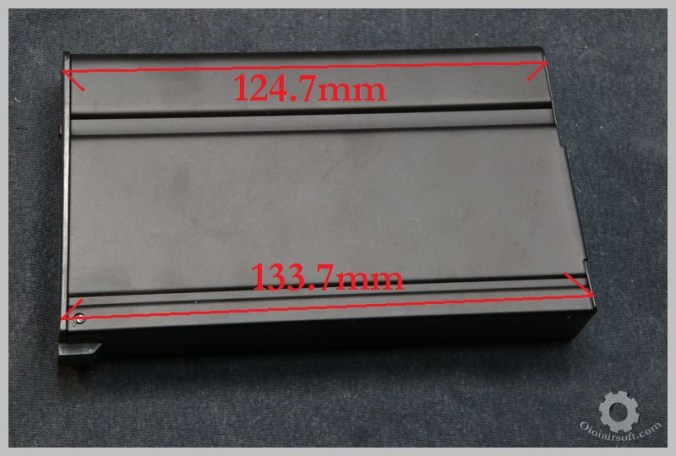

Côté dimensions :
Grande longueur : 133.7mm
Petite longueur : 124.7mm
Grande épaisseur : 25.4mm
Petite épaisseur : 23.2mm
Largeur : 75.7mm
Démontage step by step en photo en cliquant sur la galerie ci-dessous :
Chasser la goupille au sommet et enlever la vis au bas du chargeur. Sortir le bloc plastique. Retirer la vis qui maintien la pièce qui ferme la fenêtre d’insertion du ressort. Attention cette pièce peut vous sauter à la gueule. Vous pouvez sortir les 3 ressorts par la fenêtre ou pas. Séparez les deux coques et hop c’est réglé !
Côté fonctionnement :
Si la capacité annoncée est de 180 billes, j’en ai mis 147 exactement. Aucun missfeed sur ce chargeur, toutes les billes sortent bien. Pas testé à haute cadence.
Conclusion :
Un chargeur en acier, mid cap, de 147 billes, qui fonctionne bien et qui est très bien conçu. 3 ressorts reliés par des pièces intercalaires, le tout pouvant être replacé en douceur dans le chargeur sans voir les ressorts sauter à la gueule ou s’abîmer. Une disposition en demi cercles reliés par des sections droites qu’on peut raccourcir à souhait pour faire des chargeurs à la taille qu’on désire. Le tout à prix tout à fait correct pour des chargeurs de M14.
Je valide !
