Plateforme de tir pour GBB / GBB shooting stand – Part 3

TROISIÈME PARTIE DU PROJET DE STAND DE TIR.

Ça fait un petit moment mais cet article fait suite à : 1ère partie et 2ème partie

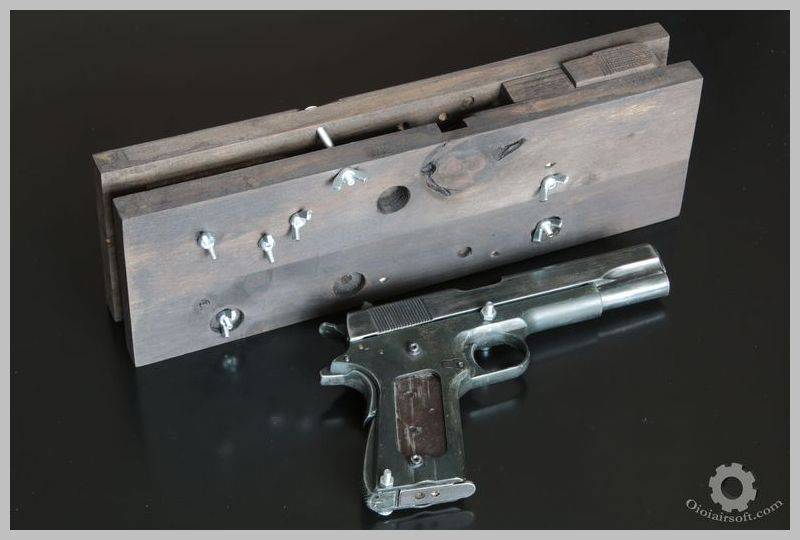

Bon ben voilà ! Une fois démonté, teinté, ça donne ça :

support-test-replique-1911-1911a1-airsoft-oioiairsoft-review-comparatif-60

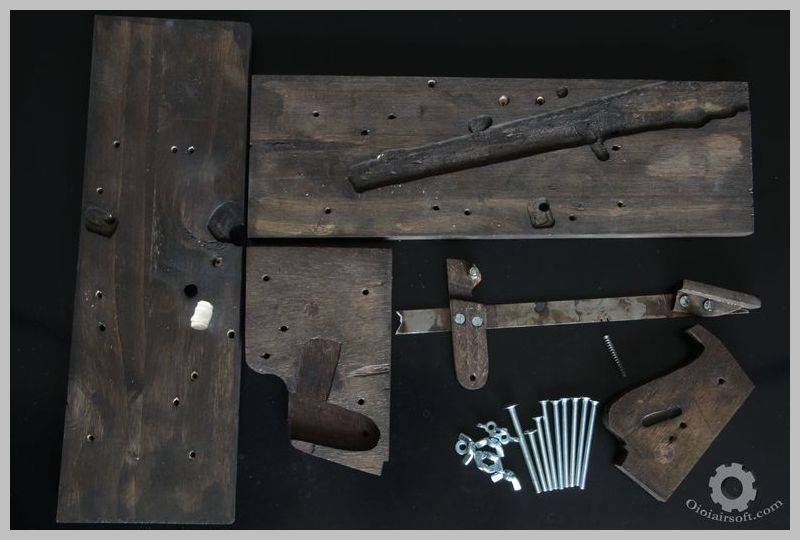

Les détails dans la galerie ci-dessous :



support-test-replique-1911-1911a1-airsoft-oioiairsoft-review-comparatif-92

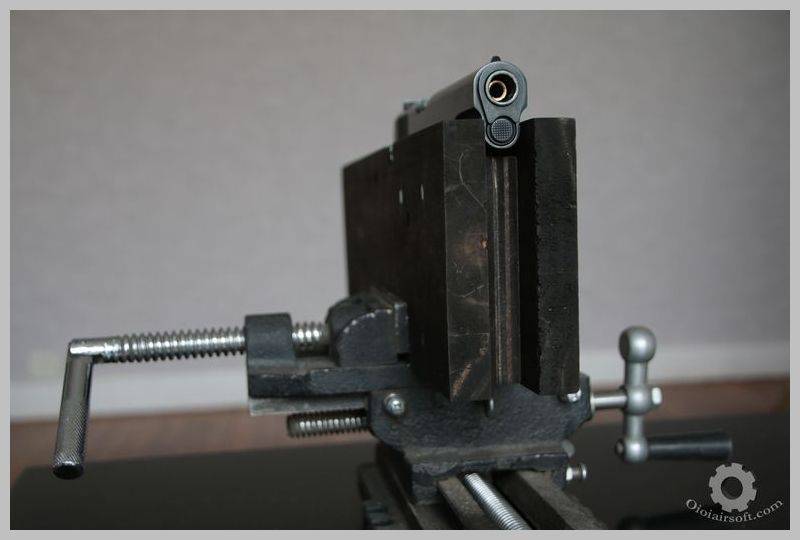

Frame et réplique en place :



support-test-replique-1911-1911a1-airsoft-oioiairsoft-review-comparatif-128



UNE PETITE VIDÉO ?




Pour bénéficier de plus de contenus et soutenir mon travail, ABONNEZ-VOUS à la page YOUTUBE ou au site afin d’être averti des articles et vidéos et ne louper aucune information.
To enjoy more content and support my work, SUBSCRIBE on YOUTUBE or on the site to be notified of articles and videos and not miss any information.




BILAN :

– Coût proche de 3 ou 4€ (Rien que des chutes et un peu de visserie pour ma part)
– Pas mal d’heures de taff quand même
– Maintien parfait de la réplique en place
– 4 trous supplémentaires permettant de visser la réplique au support via les pas de vis de plaquettes
– Détente déportée réduisant/supprimant l’influence de l’appui détente sur la trajectoire de tir
– Uniquement pour 1911A1 Marui (voir compatibilité WE/KWC et modifs mineures pour adapter un MEU)
– Montable sur un étau pour alourdir +/- fixer à support fixe
– Mag catch toujours accessible facilement
– Sécurité de paume verrouillée en non sécurisé
– Sécurité de culasse accessible et fonctionnelle
– Nécessite de retirer les plaquettes du 1911
– Démontable sans outil et rapidement
– Pas franchement compact quand on rajoute l’étau mais c’est un mal nécessaire pour réduire au maximum le risque de biais dans la trajectoire.

Et walaaa ! Maintenant j’ai ma plateforme de tests toute prête. Elle va me permettre de faire des expériences diverses dans l’objectif d’améliorer les performances d’un GBB et de toutes les répliques en général.
Plusieurs tests sont d’ores et déjà prévus, reste plus qu’à trouver le temps et les bonnes conditions météorologiques pour les réaliser.



EDIT 25 février 2017 : Ce pour quoi la plateforme sert : https://oioiairsoft.com/2017/02/25/tout-sur-les-gbb-fr/

See you soon !
Oioi.

Retour page 2 : PAGE 2
previous





Tags : DIY, homemade, test, review, tir, GBB, NBB, gaz, CO2, oioi, oioiairsoft, stand, platform
Publicités

Plateforme de tir pour GBB / GBB shooting stand – Part 2

Deuxième partie du projet de stand de tir.
Description dans les galeries photo suivantes.

Suite de la construction du châssis en bois.



Déport du mécanisme de tir.
Pourquoi ? Car appuyer sur la détente induit presque nécessairement de Lire la suite

Plateforme de tir pour GBB / GBB shooting stand – Part 1

Aujourd’hui première partie d’un projet qui permettra de mener d’autres projets à bien. OK c’est vague, je la refais. Je vais parler d’une base de tir fixe qui me permettra par la suite d’effectuer des essais variés, sur plateforme 1911A1.
Pourquoi 1911 ? De manière égoïste car c’est mon GBB de prédilection en partie. Et ça tombe bien, c’est une réplique assez répandue si on inclue les dérivés type MEU par exemple.
Pour tester une réplique ou certaines pièces internes il faut des conditions d’essai au moins correctes, idéalement rigoureuses. Il est difficile par exemple de comparer deux canons internes différents si la comparaison se fait debout, à main levée, sur deux jours différant par leurs conditions météorologiques (vent, pluie, température, etc)… Je ne m’étale pas trop sur le sujet mais globalement le projet que je lance ici vise à réduire le plus possible les éléments confondants, facteurs d’erreurs et autres biais.

Je me suis fixé comme cahier des charges minimum :
– Objet lourd/fixable : évitant une modification de visée entre deux tirs.
– Manipulation manuelle réduite au minimum : pour les mêmes raisons et éviter d’interagir avec l’étude même inconsciemment.
– Solide : Devra encaisser des milliers de tirs et tenir plusieurs années.
– Démontable et modifiable : Pour inclure des tests/modifications non prévus.
– Ne nécessitant pas de modification irréversible de la réplique.
– Ne nécessitant pas de manipulation importante pour recharger la réplique.
– Un look au moins correct quitte à passer des heures en sa compagnie 🙂

Je parle, je parle mais si ça se trouve je suis toujours incompréhensible…

En clair : Fabrication d’un support fixe intégrant un GBB type 1911A1 permettant d’éviter le plus possibles de biais dans des études visant par exemple à comparer 2 canons de précision, 2 types de pièces différentes voire même plusieurs répliques.

Choix de la réplique de base : 1911A1 ARMY (R31) car :
– Base TOKYO MARUI
– Peu onéreux
– Plutôt fiable
– Frame acceptant les chargeurs CO2
– Plusieurs dispos à la maison



La suite en images commentées en cliquant sur la galerie.


La suite bientôt !
Oioi.
