Crosse 1911 / 1911 stock – Part 1

Nouvel article sur la fabrication d’un accessoire pour Colt 1911. Jouant essentiellement au GBB et en particulier au 1911, j’ai eu envie de créer une crosse pour ce type de GBB afin d’optimiser les performances lors d’utilisations sur des terrains à longue distance d’engagement.
Après avoir regardé sur internet ce qu’il se faisait comme type de crosse, j’ai décidé d’utiliser un système de fixation similaire mais une forme de crosse complètement différente, celle qu’on retrouve le plus fréquemment ne me satisfaisant absolument pas. Étant un grand fan de la crosse pour Lüger P08, j’ai donc opté pour un hybride 1911/Lüger P08.

Allez on y va les loulous ?

1ère étape – Préparation des travaux :

Quitte à créer et fabriquer une crosse, autant la faire pile poil adaptée à votre physiologie. Quand il s’agit de répliques et plus particulièrement de répliques d’armes anciennes, l’ergonomie d’utilisation n’est pas toujours très bonne. Étant de grande taille, la crosse courte du SPRINGFIELD 1903 ou l’angle de la poignée pistolet des THOMPSON M1A1 ou 1928 ne me convient pas vraiment, inconfortable au possible en cas d’utilisation prolongée.
L’idée c’est donc de faire coïncider les dimensions de la crosse avec celles de votre bras/épaule/cou/tête pour une utilisation confortable et optimisée.

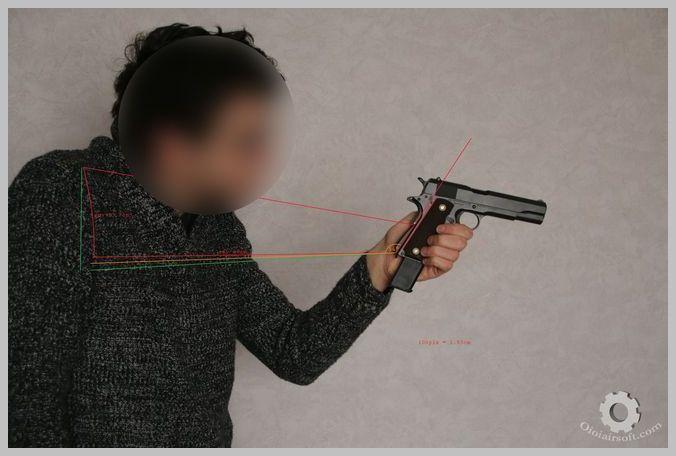

a – Se prendre en photo comme un con avec le pistolet à la main dans la position qui semble la meilleure.
Faire quelques mesures de longueur mais surtout d’angles.






b – Faire un patron en carton et se reprendre en photo pour vérifier les angles et longueurs. L’idéal c’est de faire le patron plus grand que ce qu’on imagine afin de couper/corriger facilement petit à petit. Dans l’absolu, faites vos mesures avec vos protections faciales habituelles pour vérifier s’il est possible d’épauler correctement.



c – Faire une ultime vérification de l’angle d’accroche de la réplique sur la crosse une fois celle-ci aux dimensions voulues. Un écart de quelques degrés peut se payer cher, si la réplique se retrouve à pointer trop haut il se pourrait que vous ne puissiez même pas aligner les deux mires.


2ème étape – Système de fixation :

Tout d’abord quelques photos trouvées sur le net d’un système de fixation :
Cliquez sur une image et faites défiler en grande taille.

Comme on peut le voir, c’est fait avec des plaques d’acier qui viennent se loger au moyen de lèvres dans des rainures usinées dans le main spring housing. Une fois la crosse « glissée » dans son logement, une pièce pivotante vient verrouiller en place crosse et main spring housing. J’ai choisi d’utiliser le système de rainures/lèvres mais de revoir le système de verrouillage que je juge un peu trop compliqué à reproduire avec mes moyens sans que persiste un jeu entre réplique et crosse.

NB IMPORTANT : Fixer une crosse sur un 1911 ne peut s’envisager que sur une réplique avec frame/carcasse en métal. En effet, la réplique étant tenue par la poignée, le poids de la crosse pourrait casser une frame en ABS par effet levier, tout le poids de la crosse étant concentré sur le logement du main spring housing dans la frame.

Cliquez sur une image et faites défiler en grande taille.



Je suis donc parti d’une chute d’acier, une tôle de 2mm récupérée dans une poubelle. Découpe à la meuleuse après traçage des angles ultérieurs. Par la suite il faut plier pour réaliser les « lèvres » du système de fixation. Une fois découpé, j’ai essayé de tordre directement à l’étau mais 2mm c’est déjà trop pour faire une pliure propre et bien droite avec les moyens du bord. J’ai donc réalisé une rainure à la meuleuse à l’endroit de la pliure afin de guider celle-ci. Remis dans l’étau et on tape au marteau sur un bout de bois qui va répartir de manière homogène le choc et permettre de plier partout de la même façon. Une fois plié à 90°, il faut réduire la longueur de la pièce de manière à ce que les lèvres ne fassent plus qu’un ou deux millimètres, selon la profondeur des rainures que vous envisagez de réaliser sur votre main spring housing.

Voilà voilà !
La suite très bientôt.
See you soon !
Oioi.
